PT-WSF

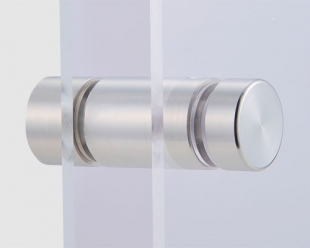

WSFセット[フラットタイプ]

材質 : ステンレス
仕上 : VT加工
付属品 : タッピングビス+皿、パッキン2種類×2、六角レンチ(4個に1本付)
・パネルを2段階設置可能なWパネルタイプです。

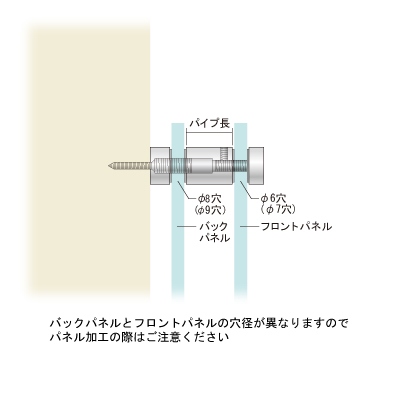

・パックパネルとフロントパネルの穴径が異なります。
 パネル加工の際はご注意ください。
※各タイプ共タッピングビス+皿が付属していますが
 別サイズ及びステンレス製もご用意しています。
※ステンレスは使用環境により錆が発生することが
 あります。


デジタルカタログを開く

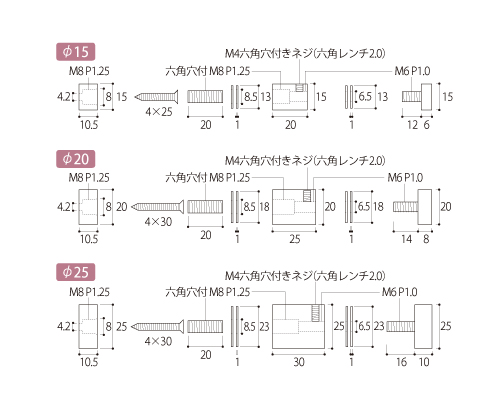

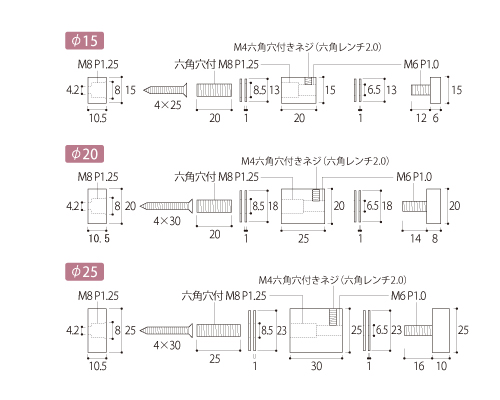

チェック コード 品番 仕上 キャップ径 パイプ長 価格
540943 PT-WS15F20 VT加工 φ15 20㎜ 3,200
540944 PT-WS20F25 VT加工 φ20 25㎜ 3,800
540945 PT-WS25F30 VT加工 φ25 30㎜ 5,250

価格は消費税抜きで表示しております。 特別表記のないものは、1セットの価格です。
